气动Y型三通球阀

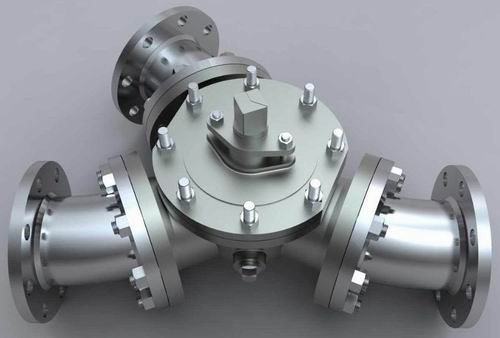

Y型三通球阀产品介绍
三通Y型球阀_(120度角,135度角)三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。可配电动执行器、气动执行器实现自动化控制。
Y型三通球阀标准参数
阀体
公称通径：DN50-DN250
阀体材质：WCB、304、316
连接方式：法兰式
压力等级：PN1.6-4.0MPa
结构形式：Y型120度、Y型135度
Y型三通球阀阀内组件
阀座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨
阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨
阀杆材质：304
适用介质：粉体、水液、气体等
Y型三通球阀性能
流道形成120度切换，流道平坦、阻力小、流通能力强
介质无滞留
软密封耐温不高于250度
硬密封不高于425度
泄漏量：符合泄漏标准
回差：±2.5%
设计制造标准
设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-200

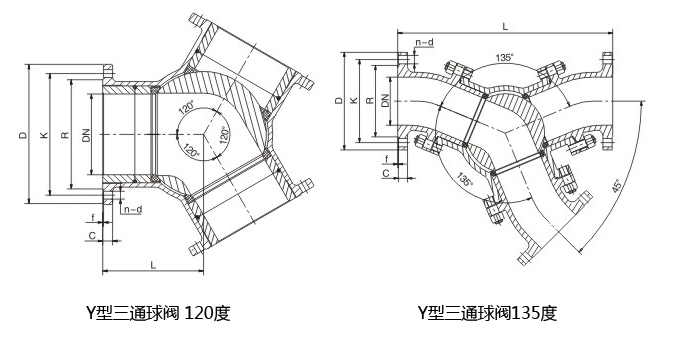

y型三通球阀结构图

135度Y型三通球阀流向图

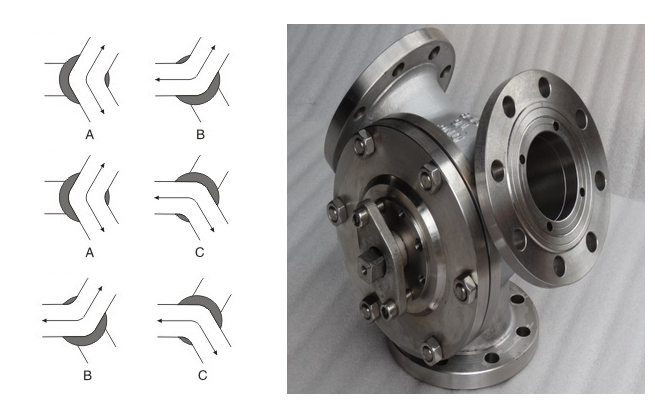

120度Y型三通球阀流向图，三种组合，请选择一种流向组合

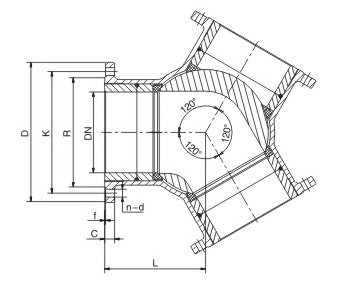

120度Y型三通球阀尺寸图

120度Y型三通球阀尺寸图

DN	L	D	K	R	C	f	n-d
50	110	160/165	125	100	20	3	4-18
65	130	180/185	145	120	20	3	4-18
80	150	195/200	160	135	20	3	8-18
100	170	215/220	180	155	22	3	8-18
125	190	245/250	210	185	22	3	8-18
150	210	280/285	240	210	24	3	8-23
200	245	335/340	295	265	24	3	12-23
250	290	405	355	320	30	3	12-25

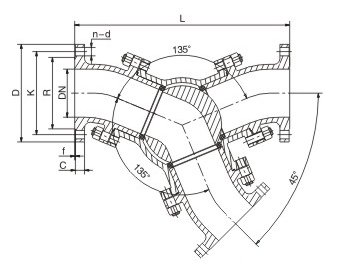

135度Y型三通球阀尺寸图

DN	L	D	K	R	C	f	n-d
50	340	160/165	125	100	20	3	4-18
65	400	180/185	145	120	20	3	4-18
80	410	195/200	160	135	20	3	8-18
100	460	215/220	180	155	22	3	8-18
125	560	245/250	210	185	22	3	8-18
150	660	280/285	240	210	24	3	8-23
200	800	335/340	295	265	24	3	12-23
250	1030	405	355	320	30	3	12-25
300	1140	460	410	375	30	4	12-25
