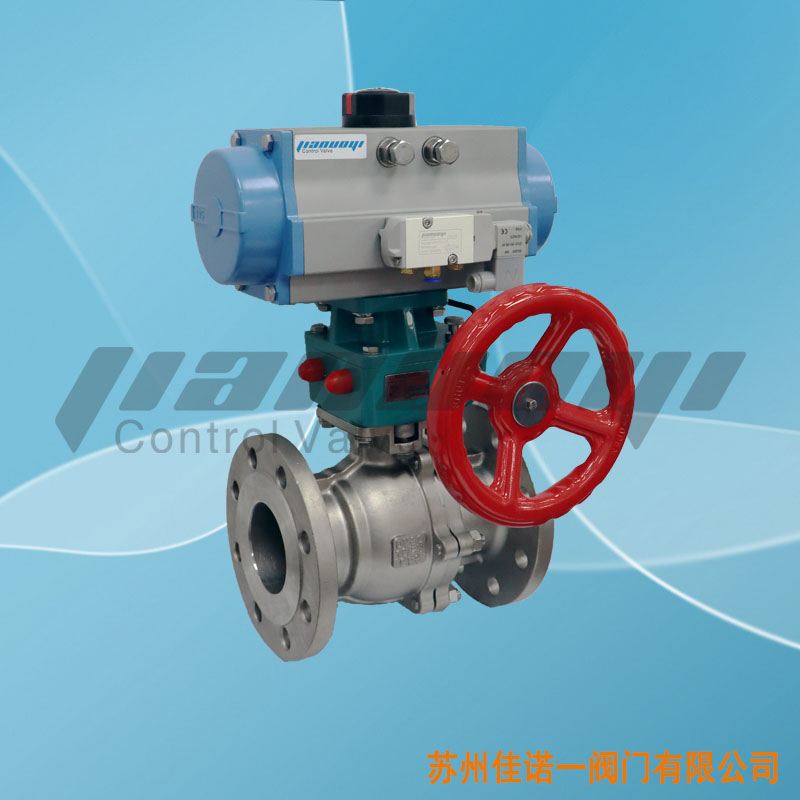

气动球阀pneumatic ball valveQ

      气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快，所以通常也叫气动切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，节约了人力资源以及时间和安全性。气动球阀具体分类有：不锈钢气动球阀，塑料气动球阀，卫生级气动球阀，碳钢气动球阀，二通气动球阀，三通气动球阀，四通气动球阀。
气动球阀分类
浮动球
气动球阀的球体是浮动的，在介质压力作用下，球体能产生部分的位移并紧压在出口端的密封面上，满足出口端密封。
浮动气动球球阀的结构简单，密封性好，但球体承受工作介质的载荷传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，用于中低压球阀。

气动固定式球阀

气动球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以满足密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

为了减少气动球阀的操作扭矩和增加密封性，出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，适用高压大口径的球阀。

气动弹性球球阀

气动球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，要施加外力。这种阀门适用于高温高压介质。
弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧来起到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。
气动球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

美标铸钢球阀设计与制造标准：
●设计与制造：API608、API6D 、BS5351、ANSI/ASME B16.34
●法兰尺寸：ANSI/ASME B16.5、API605、ASME B16.47
●结构长度：ANSI/ASME B16.10、API6D
●对焊连接尺寸：ANSI/ASME B16.25
●检验与试验：API598、API6D

气动球阀试验压力
气密封试验 ：0.5～0.7
工作温度 ：PTFE≤150℃ PPL≤300℃ 碳纤≤350℃
适用介质 ：水、油、蒸汽 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）
设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MPa
