气动衬氟球阀





衬氟气动球阀  主要零件材质

零件名称 材 料
气动执行器 YT型：铝合金 / AW型：铸铁
阀 体 WCB+内衬F46（聚全氟乙丙稀）
球 体 304+ F46（聚全氟乙丙稀）
密 封 圈 F46（聚全氟乙丙稀）
阀 杆 2Cr13、CF8、CF8M
填 料 PTFE、石墨

衬氟气动球阀  主要参数
          公称通径                 DN(mm) 15～250
公称压力 PN(MPa) 1.6 2.5
试验压力(MPa) 强度试验 2.4 3.75
密封试验（水） 1.76 2.75

密封试验（气）

0.6
泄 漏 量 A级（软密封）
连接方式 法 兰
设计标准 GB／T12237-1989
法兰连接尺寸 GB／T9113.1-2000、JB/T79-94、HG20592-1997
结构长度 GB／T12221-2005，ISO 5752/EN558-1
压力温度额定值 GB/T12224-2007、ASME B16.34-2003、ISO 7005-1
压力试验 GB／T13927、JB/T9092-1999
适用介质 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
适用温度 ≤150℃
驱动方式 气 动
气动执行器 YT双作用、YT单作用（弹簧复位）、AW型
控制形式 开 关 型
可选控制附件 电磁换向阀 AC220V、DC24V
单作用 二位三通
双作用 二位五通 单电控
双电控
限位开关 机械式
感应式

手操机构

气源处理三联件

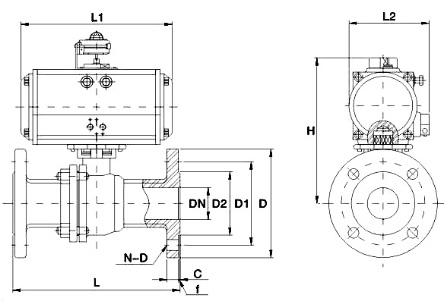

■ 衬氟气动球阀  外形尺寸                                                     单位：mm

DN L H L1 L2 1.6MPa 2.5MPa 气动执行器
(双作用)
D D1 N-D D D1 N-D
15 130 198 160 72 95 65 4-14 95 65 4-14 YT52
20 140 221 190 83 105 75 4-14 105 75 4-14 YT63
25 150 236 206 95 115 85 4-14 115 85 4-14 YT75
32 165 273 216 103 135 100 4-18 135 100 4-18 YT83
40 180 295 260 109 145 110 4-18 145 110 4-18 YT92
50 200 317 286 120 165 125 4-18 165 125 4-18 YT105
65 220 363 340 142 185 145 4-18 185 145 8-18 YT125
80 250 407 412 152 200 160 8-18 200 160 8-18 YT140
100 280 453 480 174 220 180 8-18 235 190 8-23 YT160
125 320 532 538 206 250 210 8-18 270 220 8-25 YT190
150 360 579 568 226 285 240 8-23 300 250 8-25 YT210
200 400 711 660 260 340 295 12-23 360 310 12-25 YT240
250 450 770 740 294 405 355 12-25 425 370 12-30 YT270
